一、产品概述

预制光伏支架模具是一种专门用于预制混凝土光伏支架构件的定制化钢模具，主要用于生产地面光伏电站、分布式光伏项目中光伏组件的支撑基础。通过模具预制生产的混凝土构件，具备成型精度高、结构强度稳定、现场安装便捷等优势，是装配式光伏施工中核心的配套工装设备。

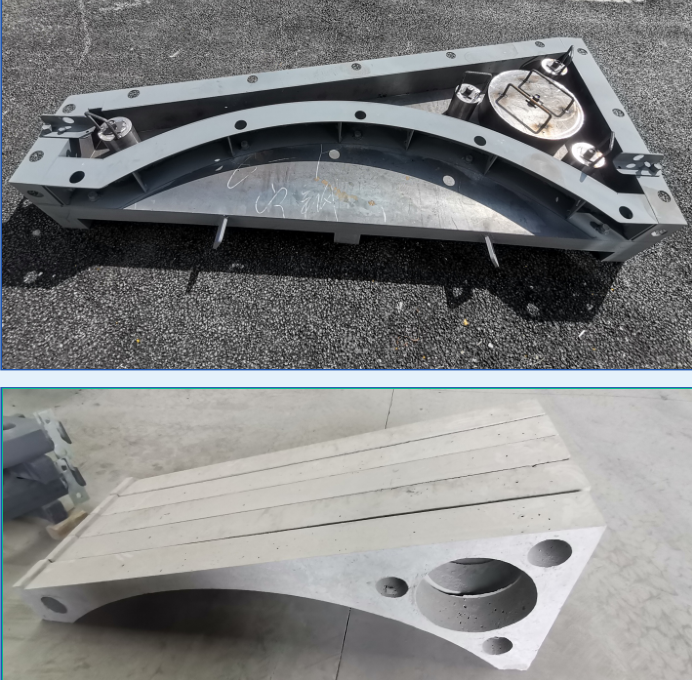

这款弧形光伏支架模具，是针对大跨度、高稳定性光伏支架构件开发的专用模具，可一次性浇筑成型带预埋件的弧形混凝土光伏支架，广泛应用于山地、渔光互补、农光互补等多种复杂场景的光伏电站项目。

二、核心结构与设计特点

1. 高强度钢模主体 模具整体采用加厚钢板焊接而成，表面经过防锈、防腐处理，结构刚性强，抗变形能力优异，可承受多次混凝土浇筑循环使用，不易出现涨模、漏浆问题。
2. 弧形一体成型型腔 模具内部为定制化弧形型腔，可直接浇筑出与设计弧度完全匹配的混凝土构件，保证支架受力均匀，提升整体稳定性。
3. 预埋件精准定位结构 模具内置预埋件定位装置（如图中圆形定位座、螺栓固定孔），可精准固定地脚螺栓、连接套筒等预埋件，确保后续光伏支架安装的孔位精度，无需二次现场开孔。
4. 模块化拆装设计 模具采用分体式组合结构，通过螺栓、卡扣拼接固定，拆装便捷，脱模效率高，可大幅提升预制构件的生产效率，同时便于运输与存放。
5. 加强型支撑结构 模具外部配备加强筋与支撑脚，浇筑过程中可有效抵抗混凝土侧压力，防止模具变形，保证构件尺寸一致性。

三、产品优势

✅ 施工效率大幅提升 预制构件可在工厂集中生产，现场仅需吊装安装，相比传统现浇基础，施工周期缩短 60% 以上，不受天气、地形条件限制。

✅ 构件质量稳定可控 模具标准化生产，混凝土构件的尺寸、强度、预埋件位置精度远高于现场现浇，有效避免施工误差，保障光伏支架安装的垂直度与水平度。

✅ 适配多种复杂场景 弧形结构设计适配山地、坡地、滩涂等非平整地形，同时可根据项目需求定制不同弧度、尺寸规格，兼容单排、双排光伏支架布局。

✅ 综合成本更低 模具可重复循环使用，预制构件可批量生产，降低人工与现场施工成本；同时混凝土构件耐腐蚀、抗风化，使用寿命可达 25 年以上，与光伏电站设计寿命匹配。

✅ 绿色环保施工 工厂预制减少现场混凝土浇筑的扬尘、噪音污染，符合绿色施工标准，尤其适合城市周边、生态敏感区域的光伏项目。

四、应用场景

• 集中式地面光伏电站（山地、荒漠、滩涂）
• 分布式屋顶 / 地面光伏项目
• 渔光互补、农光互补光伏电站
• 高海拔、冻土、盐碱地等复杂地质光伏工程
• 光伏 + 充电桩、光伏 + 储能等一体化项目的支架基础

五、使用与维护要点

1. 浇筑前需清理模具内壁并均匀涂刷脱模剂，防止混凝土粘连，保证构件表面光滑。
2. 预埋件安装时需确保定位装置锁紧，浇筑过程中避免振动棒触碰预埋件与模具壁，防止位移或变形。
3. 混凝土初凝后及时拆除侧模，终凝后脱模，避免构件表面损伤。
4. 使用后及时清理模具残留混凝土，检查焊缝、螺栓是否松动，涂刷防锈油保养，延长模具使用寿命。
