一、产品概述

PCF 板存放架，又称预制外墙板立放架、PCF 构件存储架，是装配式建筑 PC 构件生产、转运、仓储过程中，专为预制混凝土外墙模板（PCF 板） 设计的专用工装设备。它采用立式侧放存储模式，可实现 PCF 板的安全存放、批量转运，有效避免构件变形、磕碰损坏，是保障构件质量与流转效率的关键装备。

二、核心结构与设计特点

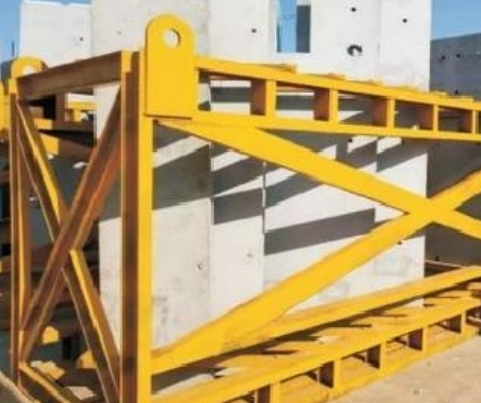

1. 高强度整体焊接框架 主体采用加厚方钢与加强筋整体焊接而成，整体刚性强、抗冲击、抗倾覆能力优异，可承受多块 PCF 板的侧向载荷，长期使用无变形、无晃动。黄色安全警示涂装，适配车间、预制场的工业环境，同时提升现场辨识度。

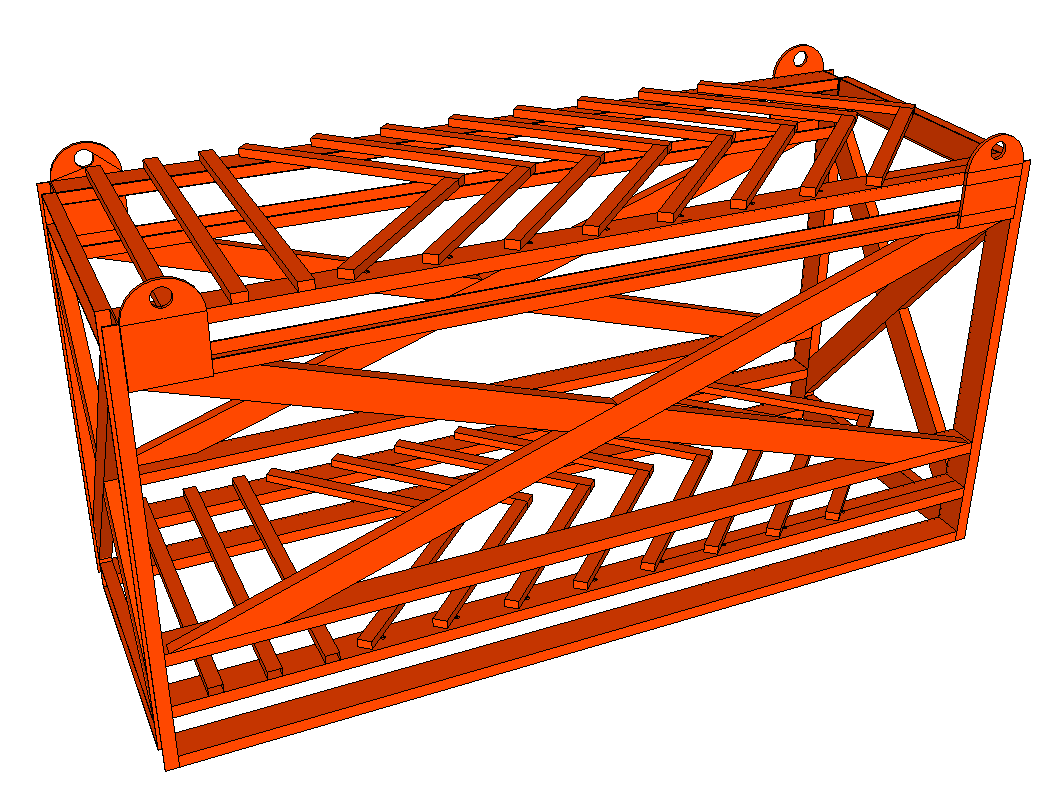

2. 分层式斜向支撑结构 架体内部设置多组斜向支撑卡槽，可将 PCF 板以一定倾角侧立存放，使构件受力均匀，避免平堆存放导致的弯曲变形；同时实现构件之间相互隔离，防止表面装饰层、保温层磕碰划伤。
3. 重载吊装接口设计 架体顶部 / 端部预留标准吊装吊耳，可直接用行车整体起吊，实现 PCF 板的批量转运，减少构件的二次搬运与人工操作，大幅提升流转效率，降低构件损坏风险。
4. 防磕碰防护设计 支撑卡槽可加装橡胶垫、尼龙垫等防护件，避免构件与金属架体直接接触，有效防止 PCF 板边角磕碰、表面涂层划伤，保障构件外观质量。
5. 适配工厂化流转工艺 架体尺寸与结构可根据 PCF 板的规格定制，适配生产、养护、堆场、吊装全流程流转；部分型号可设计为可堆叠结构，减少空架存储占用空间，提升场地利用率。

三、核心优势

四、适用场景

• 装配式建筑预制混凝土外墙模板（PCF 板）的生产、养护、堆场存储
• PC 构件厂、预制场的 PCF 板批量转运与吊装作业
• 装配式建筑施工现场的 PCF 板临时存放与吊装准备
• 各类大型预制墙板、异形构件的立式存储与转运

五、定制化服务与可选配置

• 规格定制：可根据 PCF 板的尺寸、重量定制架体尺寸、支撑层数与单架存放数量。
• 防护升级：可在支撑卡槽加装橡胶防护垫、尼龙护角，进一步提升构件防护效果。
• 功能拓展：可定制带脚轮移动底座、可折叠式架体、标识牌位，适配不同生产与存储需求。
• 吊装优化：可根据吊装设备参数，优化吊耳位置与结构，确保吊装过程稳定安全。
