一、产品概述

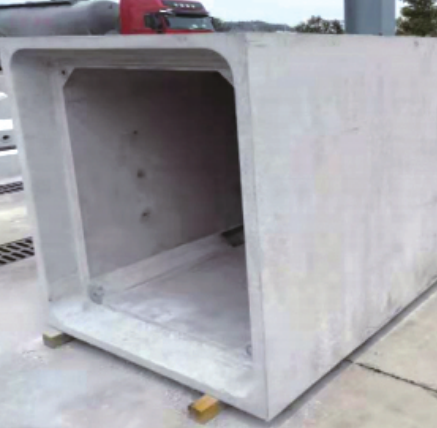

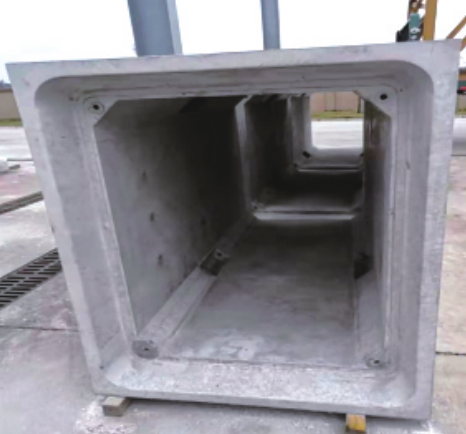

城市综合管廊模具，又称箱涵模具、预制管廊钢模具，是用于生产预制钢筋混凝土城市综合管廊构件的大型专用工装设备。它采用全钢模块化设计，可一次性成型单仓、双仓或多仓的预制箱涵构件，广泛应用于城市地下综合管廊、电力隧道、排水箱涵、地下通道等工程，是实现管廊构件标准化、工厂化预制的核心装备。

二、核心结构与设计特点

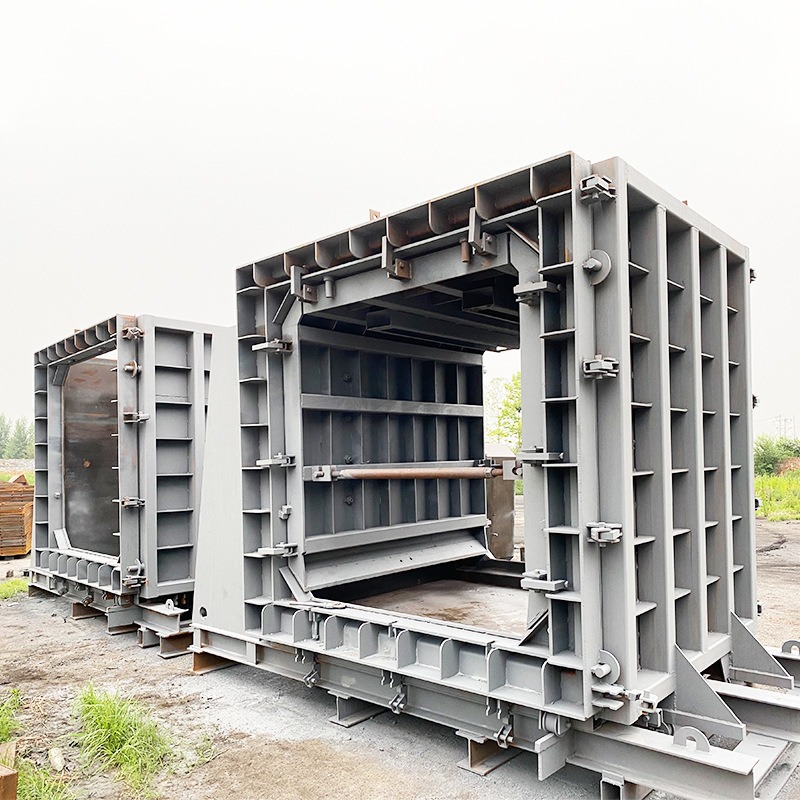

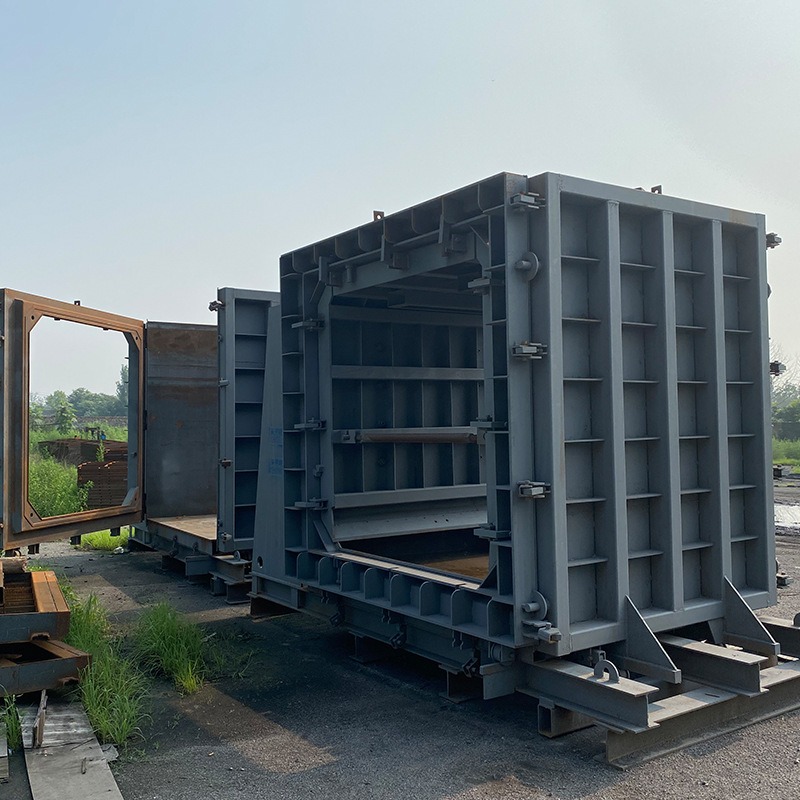

1. 高强度全钢焊接模体 主体采用加厚钢板与加强筋整体焊接而成，模体刚性强、抗变形能力优异，可承受大体积混凝土浇筑时的巨大侧压力与振捣冲击，长期反复使用无鼓包、无变形，保障管廊构件尺寸公差稳定。

2. 模块化开合式结构 模具由外模、内模、底模三大部分组成，采用液压 / 机械驱动的可开合结构，可实现快速脱模与合模。内模可收缩、外模可开合，大幅提升脱模效率，同时避免脱模时对构件边角的损伤。

3. 高精度成型与防漏浆设计 模具内表面经过精加工处理，平整度高、尺寸精准，可直接成型出内壁光滑、尺寸标准的管廊构件；模具拼接部位采用多重密封结构，有效防止混凝土浇筑过程中漏浆，避免构件出现蜂窝、麻面等缺陷，保障构件防水性能。

4. 可调节与多仓适配设计 可根据工程需求，通过调整内模隔板实现单仓、双仓、多仓管廊的生产，一套模具适配多种规格；同时可定制预留孔、预埋件定位装置，满足管廊管线接口、附属设施的预留需求。

5. 适配工厂化预制工艺 模具底座可适配振动台、附着式振捣器等混凝土密实设备，确保大体积混凝土浇筑密实；整体结构可实现流水线式生产，适配预制构件厂的标准化生产流程。

三、核心优势

四、适用场景

• 城市地下综合管廊（单仓 / 双仓 / 多仓）预制混凝土箱涵生产
• 电力隧道、电缆沟、给排水箱涵等地下管线工程预制构件生产
• 地下通道、人行地道、小型隧道等预制混凝土构件的工厂化生产
• 海绵城市、地下管网改造等工程的预制箱涵构件生产

五、定制化服务与可选配置

• 规格定制：可根据工程设计需求，定制不同截面尺寸、长度、仓室数量的管廊模具。
• 驱动方式：可选配液压驱动开合模系统，实现自动化合模、脱模，大幅提升生产效率。
• 预留结构定制：可根据管线接口、附属设施需求，定制预留孔、预埋件、止水带安装槽等定位装置。
• 工艺适配：可根据生产工艺，优化模具的振动适配性、脱模斜度、吊装结构，适配固定台座或流水线预制生产线。
